旋流器作为一种常见的分离分级设备，其工作原理是离心沉降，当待分离的两相(或三相)混合液以一定压力从给矿口进入旋流器后，产生强烈的三维椭圆型强旋转剪切旋流流动。由于粗颗粒(或重相)与细颗粒(或轻相)之间存在粒度差(或密度差)，在离心力、向心力、浮力、流体阻力等作用下大部分粗颗粒(或重相)按螺旋轨迹下旋到底部，作为沉砂从沉砂口排出。细颗粒给矿(轻相)在中心形成内螺旋矿流向上运动，作为溢流从Feed溢流管排出。
.通过调整虹吸装置来引起鱼尾装置的变化,从而调整底流浓度的大小.
.当给矿量、给矿浓度、给矿压力等在一定范围内波动的情况下，鱼尾装置也会相应变化，从而底流浓度可保持恒定。
.溢流不易跑粗。

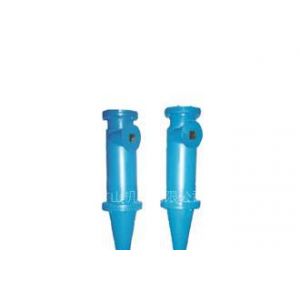

XCⅢ型水力旋流器是鑫海公司开发的具有世界***水平的水力旋流器，它在沉砂嘴处带有一个特殊设计的鱼尾装置，在溢流箱顶部另外带有一个特殊设计的虹吸装置，因而具有其它水力旋流器所无法比拟的优良特性，通过虹吸装置的调整，可获得较高的底流浓度和较低的溢流浓度，对于硅砂(石英砂)行业，其溢流可调整到排出的几乎是水，底流浓度可达到85% ;另外，特殊设计的鱼尾装置可在给矿量、给矿浓度、给矿压力一定范围内波动的情况下，旋流器 底流的排放浓度和溢流细度保持恒定。
|
旋流器规格
|
处理能力
(m/h) |
分级粒度
(mm) |
溢流口直径
(mm) |
沉沙口直径
(mm) |
入口压力
(MPa) |
|
50
|
2-3.5
|
10-74
|
11-18
|
4-12
|
0.1-0.3
|
|
75
|
3.7-6.6
|
20-74
|
15-20
|
6-12
|
0.08-0.25
|
|
100
|
5.8-9
|
35-75
|
30-40
|
8-18
|
0.06-0.15
|
|
125
|
12.6-19
|
35-75
|
38-60
|
8-20
|
0.06-0.15
|
|
150
|
15-24
|
35-75
|
38-60
|
8-22
|
0.06-0.15
|
|
225
|
27.7-43
|
40-100
|
57-85
|
16-38
|
0.06-0.15
|
|
250
|
32-53
|
40-100
|
65-90
|
16-40
|
0.06-0.15
|
|
300
|
45-70
|
45-110
|
65-120
|
25-50
|
0.06-0.15
|
|
380
|
76-120
|
50-110
|
94-152
|
30-72
|
0.06-0.15
|
|
455
|
128-203
|
60-120
|
114-178
|
50-140
|
0.06-0.15
|
|
500
|
136-215
|
60-120
|
144-180
|
50-140
|
0.06-0.15
|
|
600
|
206-325
|
65-140
|
178-254
|
82-140
|
0.06-0.15
|
