浮选机工作时，随着叶轮的旋转，槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间，同时，由鼓风机给入的低压空气经空心轴和叶轮腔的空气分配器，也进入其中。矿浆与空气在叶片之间充分混合后，从叶轮上半部周边向斜上方推出，由定子稳流和定向后进入整个槽中。气泡上升到泡沫稳定区，经过富集过程，泡沫从溢流堰自流溢出，进入泡沫槽。还有一部分矿浆向叶轮下部流去，再经叶轮搅拌，重新混合形成矿化气泡，剩余的矿浆流向下一槽，直到最终成为尾矿。

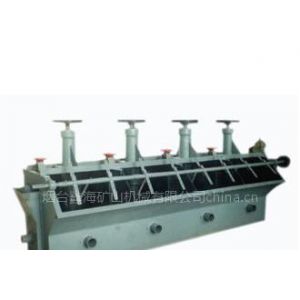

该机为鑫海矿机公司吸收了各种浮选机的优点而开发的具有自主知识产权的一种新型浮选机，已经申报***。▲结构特点
●叶轮呈圆锥状，类似一个离心泵轮，扬送矿浆量大，压头小，搅拌力强，结构简单。
●两套定子系统，空气分散效果好，同时可产生一个负压区，能自吸矿浆。
● 采用U形槽体，固体颗粒不易沉积
▲性能特点
◇功耗很小。
◇空气分散好，气泡大小适中，并且均匀分布，浮选回收***。
◇不易沉槽。
◇矿粒悬浮好，浮选指标高。
◇易损件磨损轻，寿命长。
◇可自吸矿浆。
特别提示
●机械搅拌式，不能自吸气，可自吸矿浆，作业间需阶梯配置。
●可与BSF、BS-K型浮选机构成联合浮选机组作吸入槽。
可广泛用于有色金属、黑色金属、和非金属矿物的选别，适合于大、中型浮选厂的粗选和扫选作业。
|
型 号 |
有效容积 (m3) |
处理能力(m3/min) |
叶轮直径 (mm) |
叶轮转数 (r.p.m) |
鼓风机风压(Kpa) |
搅拌用电机功率 (kw) |
单槽重量 (kg) |
|
XHF-1 |
1 |
0.2-1 |
400 |
358 |
≥12.6 |
5.5 |
1154 |
|
XHF-2 |
2 |
0.4-2 |
460 |
331 |
≥14.7 |
7.5 |
1659 |
|
XHF-3 |
3 |
0.6-3 |
540 |
266 |
≥19.8 |
11 |
2259 |
|
XHF-4 |
4 |
1.2-4 |
620 |
215 |
≥19.8 |
15 |
2669 |
|
XHF-6 |
6 |
1.0-6 |
620 |
205 |
≥21.4 |
18.5 |
3850 |
|
XHF-8 |
8 |
3.0-8 |
720 |
185 |
≥21.6 |
22 |
4791 |
|
XHF-10 |
10 |
2.0-10 |
720 |
195 |
≥22.5 |
30 |
5332 |
|
XHF-16 |
16 |
4.0-16 |
860 |
160 |
≥25.5 |
37 |
8731 |
|
XHF-24 |
24 |
4.0-24 |
950 |
153 |
≥30.4 |
37 |
10146 |
|
XHF-38 |
38 |
10.0-38 |
—— |
—— |
≥34.3 |
45 |
11707 |
