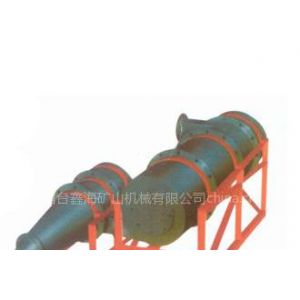

有压给料三产品重介质旋流器是利用阿基米德原理，存离心力场中使不同物料按密度差异进行分选。重介质悬浮液与原煤混合均匀后以一定工作压力给入段旋流器，在离心力作用下重物料向旋流器壁移动，由外螺旋推向一段底流口，再切向给人***段旋流器；轻物料则趋向空气柱，并随着中心内螺旋流由位于下部的溢流口排出。经过浓缩的高密度重悬浮液随同段旋流器重物料进入***段旋流器，在二段旋流器内分选出的轻、重产物分别从该段的溢流口和底流口排出。
●分选效率和分选精度高，处理能力大，分选粒度下限低;
●溢流管、底流口直径灵活可调，可控制各产品的质量;
采用重介质旋流器选煤，分选效***，能***处理难选煤，具有较宽的洗选粒度。
重介质旋流器的介质为高密度悬浮液，在离心力的作用下，矿物主要在重介质旋流器中按比重分离，分离的结果，高比重物料(如矸石)集中在外壁，并沿螺旋线向下运动经底流口排出，低比重矿物(如精煤)不能穿透重介质悬浮床层而集中在中心部位，由溢流口排出，从而实现了高效、***分选。
| 规格尺寸 |
直径 (mm) 一段 二段 |
入料粒度 (mm) |
入料压力 (Mpa) |
处理能力 (t/h) |
介质循环量 (m3/h) |
| XC3Y 500/350 | 500 350 | ≤20 | 0.06-0.10 | 35-60 | 180-250 |
| XC3 Y 600/400 | 600 400 | ≤30 | 0.08-0.12 | 50-90 | 250-370 |
| XC3 Y 710/500 | 710 500 | ≤35 | 0.09-0.14 | 90-130 | 370-540 |
| XC3 Y 780/550 | 780 550 | ≤40 | 0.10-0.15 | 110-160 | 540-650 |
| XC3 Y 850/600 | 850 600 | ≤45 | 0.13-0.16 | 120-180 | 650-700 |
| XC3 Y 900/650 | 900 650 | ≤50 | 0.15-0.18 | 160-200 | 740-840 |
| XC3 Y 1000/710 | 1000 710 | ≤55 | 0.18-0.22 | 200-250 | 840-1050 |
| XC3 Y 1100/780 | 1100 780 | ≤60 | 0.20-0.24 | 240-280 | 1050-1250 |
| XC3 Y 1200/850 | 1200 850 | ≤70 | 0.22-0.28 | 300-380 | 1250-1600 |
| XC3 Y 1300/920 | 1300 920 | ≤80 | 0.26-0.32 | 350-450 | 1600-1900 |
| XC3 Y 1400/1000 | 1400 1000 | ≤90 | 0.30-0.40 | 450-550 | 1900-2300 |
